Elektromobilität, wie wir sie heute kennen, benötigt große Mengen an Traktionsbatterien, allen voran die leistungsfähigen Lithium-Ionen-Akkumulatoren. Für die Herstellung von Traktionsbatterien werden wertvolle Rohstoffe benötigt, die nach Lebensende der Batterien möglichst im Wertstoffkreislauf erhalten bleiben sollten. Dies erfordert eine geschlossene Recyclingkette inklusive erweiterbarer Logistiklösungen auch für die in naher Zukunft zu erwartenden wachsenden Batteriemengen. Im Anfang des Jahres begonnenen Forschungsprojekt »Automotive Battery Recycling 2020«, gefördert vom EIT RawMaterials mit Mitteln der EU, wird nun daran gearbeitet, ökologisch und ökonomisch vorteilhafte Wege für das effiziente Recycling von Batterien zu identifizieren und für die industrielle Anwendung aufzuskalieren. Die gesamte Recyclingkette soll so verbessert werden, dass die kostbaren Rohstoffe zurückzugewonnen und so für die europäische Industrie gesichert werden.

Unser mobiles Leben hängt am Strom, für dessen Speicherung eine Vielzahl wertvoller Rohstoffe benötigt wird. Hierbei ist Europa in starkem Maße auf Importe angewiesen – eine Situation, die durch die zunehmende Elektrifizierung unserer Fahrzeuge entsprechend verschärft wird, denn deren Traktionsbatterien verschlingen große Mengen auch an kritischen Rohstoffen. Vor diesem Hintergrund ist es zwingend notwendig, eine funktionierende Recyclingkette für diese Traktionsbatterien zu etablieren und essentielle Wertstoffströme in Europa zu halten.

Im Verbundprojekt »AutoBatRec2020« (Automotive Battery Recycling 2020), koordiniert von der Projektgruppe für Wertstoffkreisläufe und Ressourcenstrategie IWKS des Fraunhofer-Instituts für Silicatforschung ISC, soll die gesamte Kette des Batterierecyclings betrachtet werden, angefangen beim Sammeln der Altbatterien, über die unterschiedlichen Verfahren, Batterien aufzutrennen, bis hin zur Aufbereitung der Batteriematerialien und zur Wiederverwendung in neuen Batterien. Ziel ist es, die einzelnen Verfahren hinsichtlich ihrer Effizienz und Wirtschaftlichkeit sowie ihrer Nachhaltigkeit zu bewerten und durch intelligente Kombination und Weiterentwicklung eine ökonomisch interessante Wertschöpfungskette aufzubauen – damit das End-of-Life-Management von Traktionsbatterien sich in Richtung Kreislaufwirtschaft und Nachhaltigkeit entwickelt.

Die erste Herausforderung liegt in der Sammlung der Altbatterien angesichts des zu erwartenden Zuwachses an Elektrofahrzeugen. Für die dann ständig anfallenden großen Mengen muss eine zuverlässige und ausbaufähige Lösung gefunden. Wichtige Themen im Arbeitsprogramm des AutoBatRec2020-Konsortiums sind daher neue Sammel- und Transportkonzepte.

Ein besonders wichtiger Baustein des Recyclings sind automatisierte Demontageverfahren, die gegenüber der bisher üblichen händischen Zerlegung der großen Traktionsbatteriesysteme deutlich schneller sein sollen. Auch die Rückgewinnung selbst bietet verschiedene Optimierungsmöglichkeiten. Neben mechanischen Zerkleinerungsverfahren wie dem Schreddern werden auch neue Verfahren untersucht wie die elektrohydraulische Zerkleinerung, die in Kombination mit weiter entwickelter Sortiertechnologie eine sortenreine Rückgewinnung von verschiedensten Batteriematerialien ermöglichen. Vorteile der Verfahren werden analysiert und in der Kombination mit etablierten metallurgischen Verfahren bewertet, die elementare metallische Bestandteile großtechnisch aus den Altbatterien extrahieren können. »Darüber hinaus entwickeln wir Konzepte für die Wiederverwendung von ganzen Batteriekomponenten – nicht nur den Materialbestandteilen – z. B. für stationäre Anwendungen, um effiziente und rentable Wertstoffkreisläufe zu ermöglichen«, erläutert Dr. Andreas Bittner, Leiter New Business Development des Fraunhofer ISC.

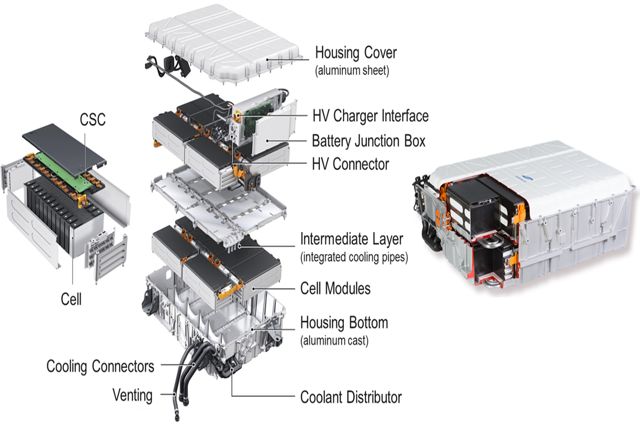

Eine weitere große Herausforderung für die Projektpartner ist die Vielfalt der unterschiedlichen Batteriesysteme am Markt. In der Regel unterscheiden sich Aufbau, Zustand und Rohstoffgehalt der Altbatterien signifikant. Informationen darüber liegen, wenn überhaupt, nur lückenhaft vor. Nicht zuletzt dadurch birgt das Zerlegen Risiken. Auch kompliziert die Vielzahl an Formaten und Zellaufbauten die gewünschte Automatisierung des Recyclings. Erschwerend kommt hinzu, dass zum Teil im Hochvoltbereich gearbeitet werden muss, und es im Falle von beschädigten Batterien zu Kontakt mit brennbaren und gesundheitsschädlichen Bestandteilen kommen kann. Ziel ist es hier, neue ganzheitliche Konzepte zu erarbeiten, um all diese Risiken weiter zu reduzieren bzw. durch Analyse der Möglichkeiten entlang der ganzen Kette diese und andere Gefahren zu identifizieren und möglichst völlig auszuschließen.

Um die Wiederverwertungsmöglichkeiten in Zukunft noch effizienter ausschöpfen zu können, werden auch Lösungen für ein intelligentes Design for Recycling erarbeitet.

Projektinformationen:

»Automotive Battery Recycling 2020 – AutoBatRec2020«
Projektstart: 1. Januar 2018
Laufzeit: 3 Jahre
gefördert durch EIT RawMaterials – eine Knowledge and Innovation Community der EU

Partner:

Fraunhofer-Institut für Silicatforschung ISC - Projektgruppe für Wertstoffkreisläufe und Ressourcenstrategie IWKS, Deutschland (Koordination)
Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA, Deutschland
UMICORE NV, Belgien
Commissariat à l’énergie atomique et aux énergies alternatives CEA, Frankreich
Technische Universität Bergakademie Freiberg, Deutschland
SAMSUNG SDI Battery Systems GmbH, Österreich
ImpulsTec GmbH, Deutschland
Daimler AG, Deutschland
